晨控工业rfid读卡器CK-FR08-A01与汇川H5U系列PLC通讯操作指南
发布时间：2024-01-11
访问量：
准备阶段
软件：AutoShop
PLC：H5U-1614MTD-A8
读写器：CK-FR08-A01
交换机：标准POE交换机
电源：24V直流电源
简介
CK-FR08-A01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE2、I-CODESLI等符合ISO15693国际标准协议格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力,具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
1、新建工程
2、配置PLC通信

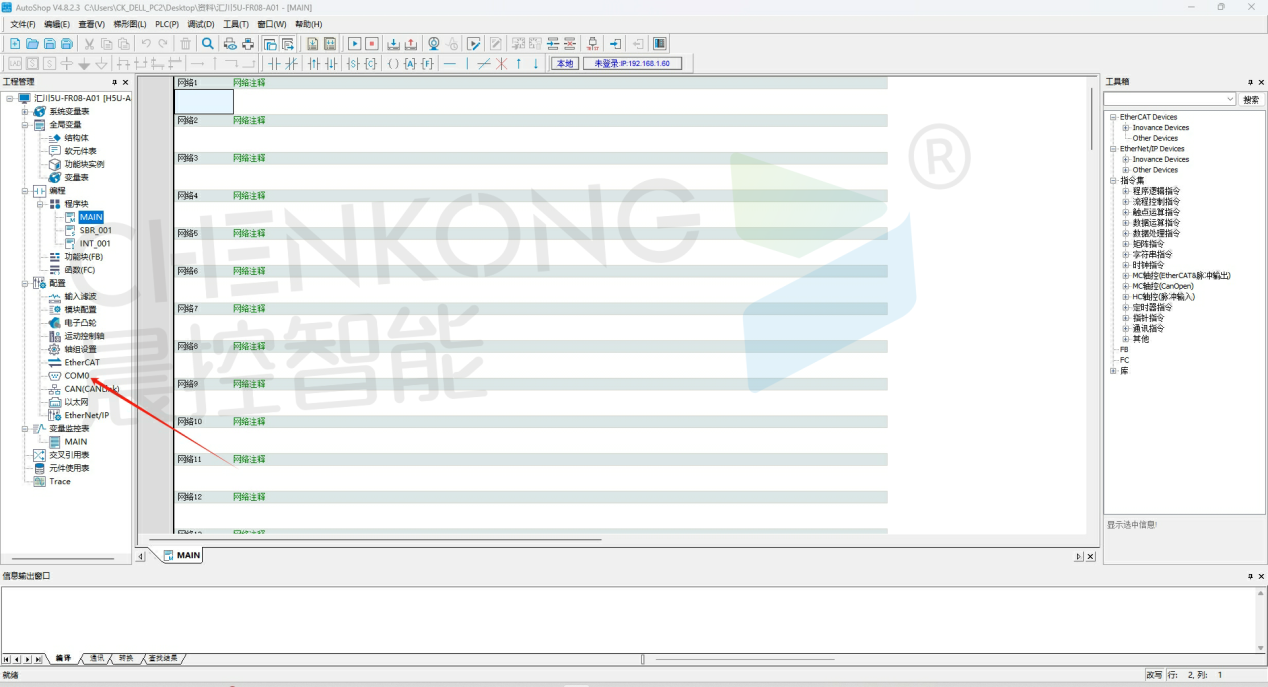

3、点击COM0，进行485通信配置

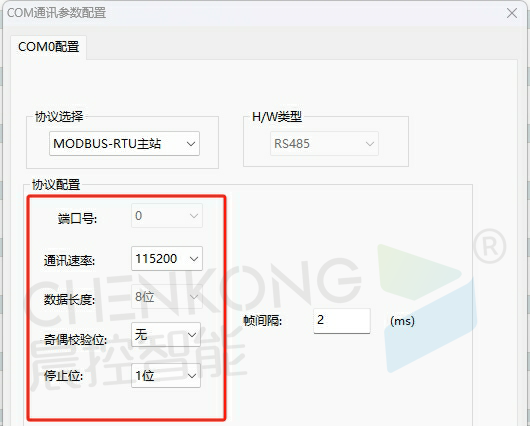

4、协议选择MODBUS-RTU主站，通信速率、奇偶校验位、停止位配置要与读写器一致，可以使用晨控的配置软件查看读写器配置，配置完成后点击确定
5、配置完成，右键COM0，选择添加MODBUS配置
6、直接点击确定，配置完成

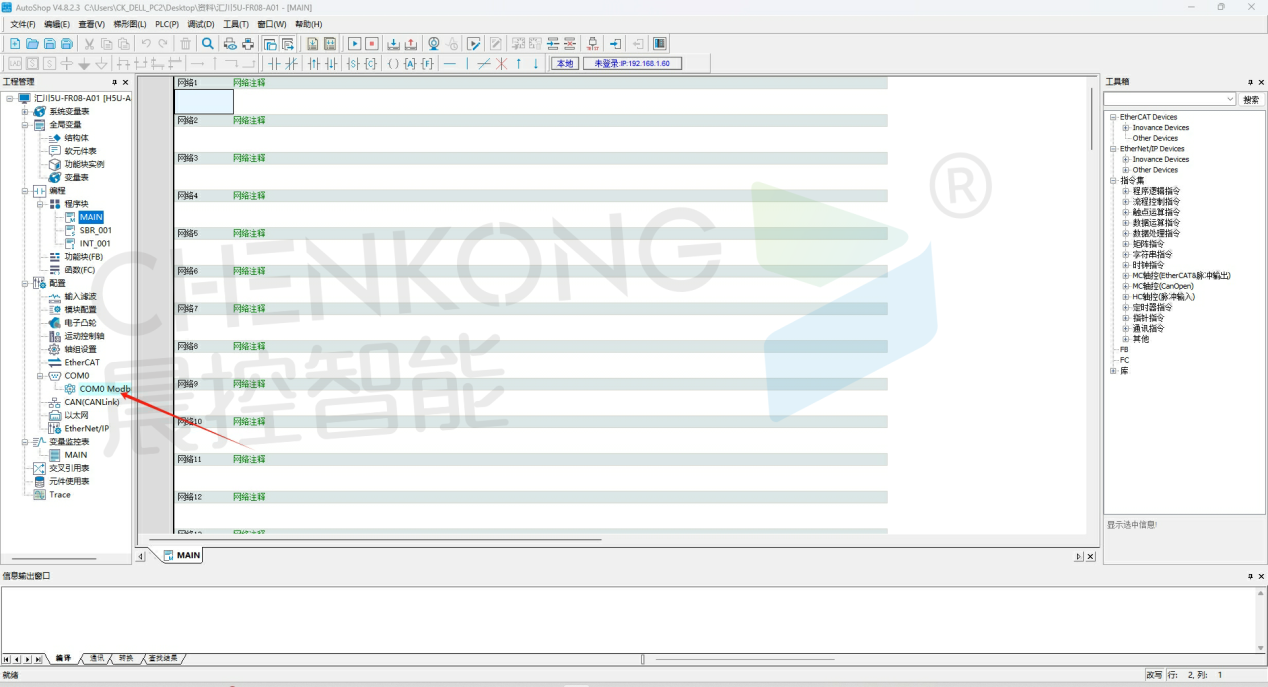

7、双击配置完成后出现的COM0ModbusConfig

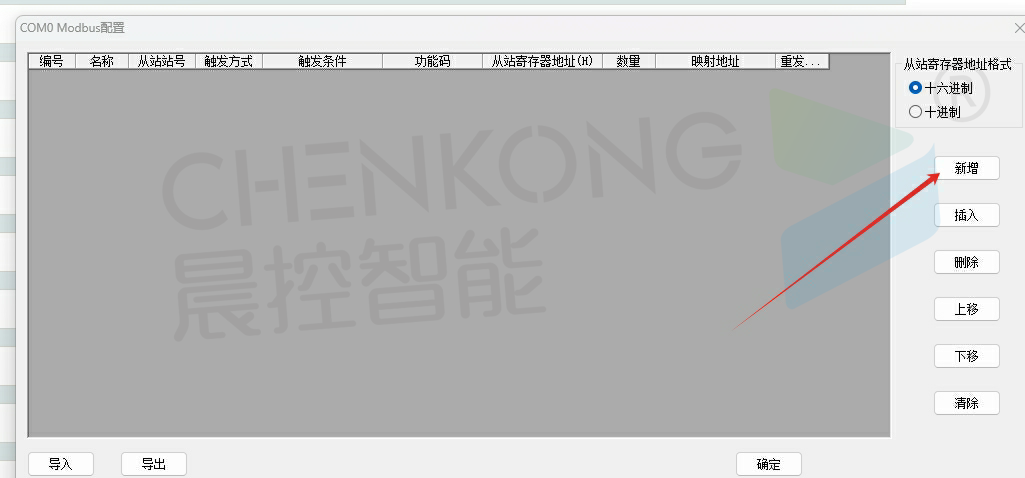

8、点击新增

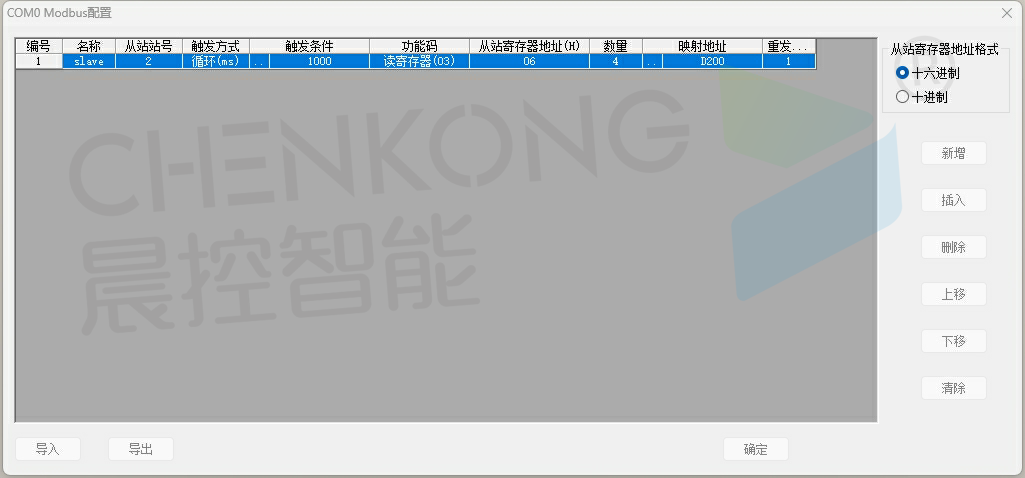

9、此步骤配置为读取标签UID信息，可以根据自己的需求配置

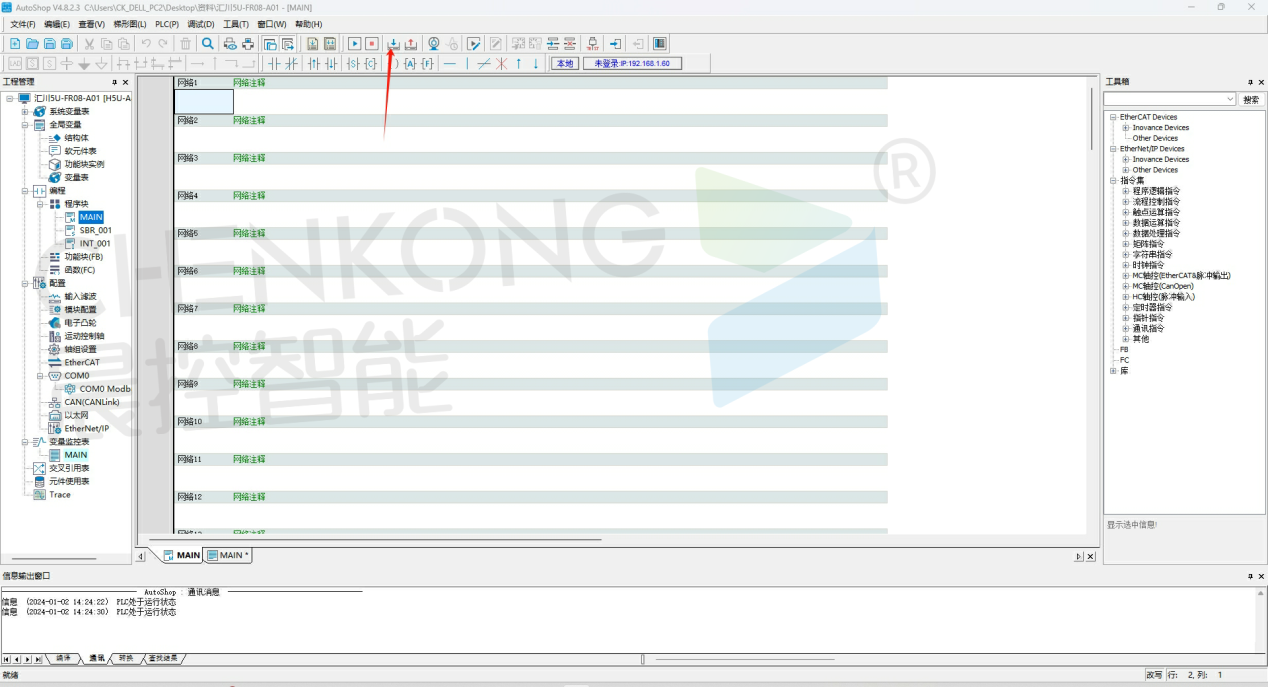

10、下载到PLC

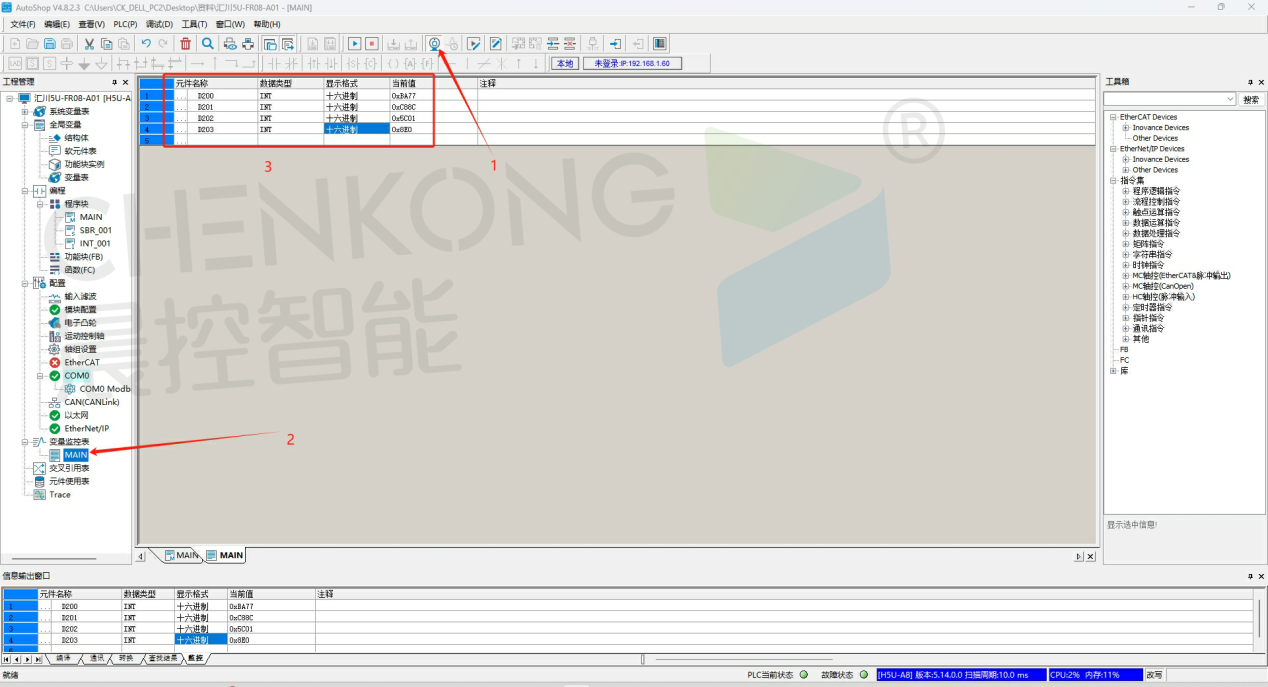

11、点击监控，点击变量监控表，输入刚才新增的元件。查看标签UID信息
