晨控工业rfid读写器CK-FR12系列与西门子PLC配置Profinet通讯连接操作流程
发布时间：2025-02-08
访问量： 654

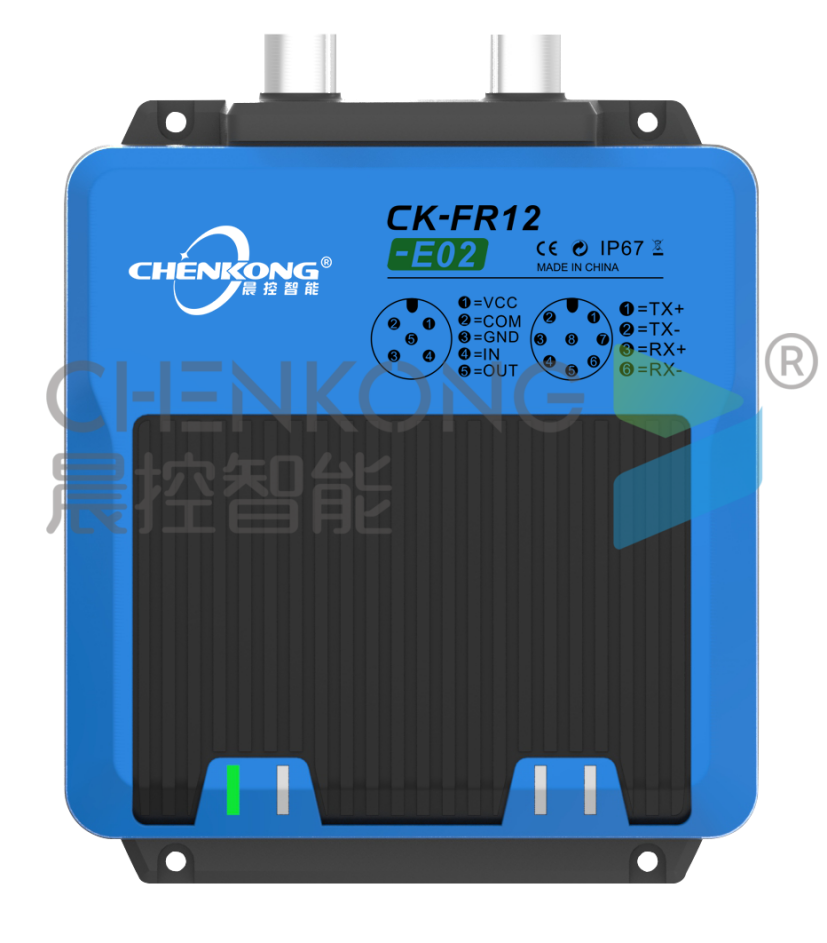

CK-FR12系列是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议ProfiNet、Ethernet/IP和ModBus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着Profinet协议与西门子PLC通讯组态问题：
准备阶段
软件：TIA Portal V14
PLC：西门子1200系列PLC
RFID读写器：CK-FR12-E02
交换机：工业交换机

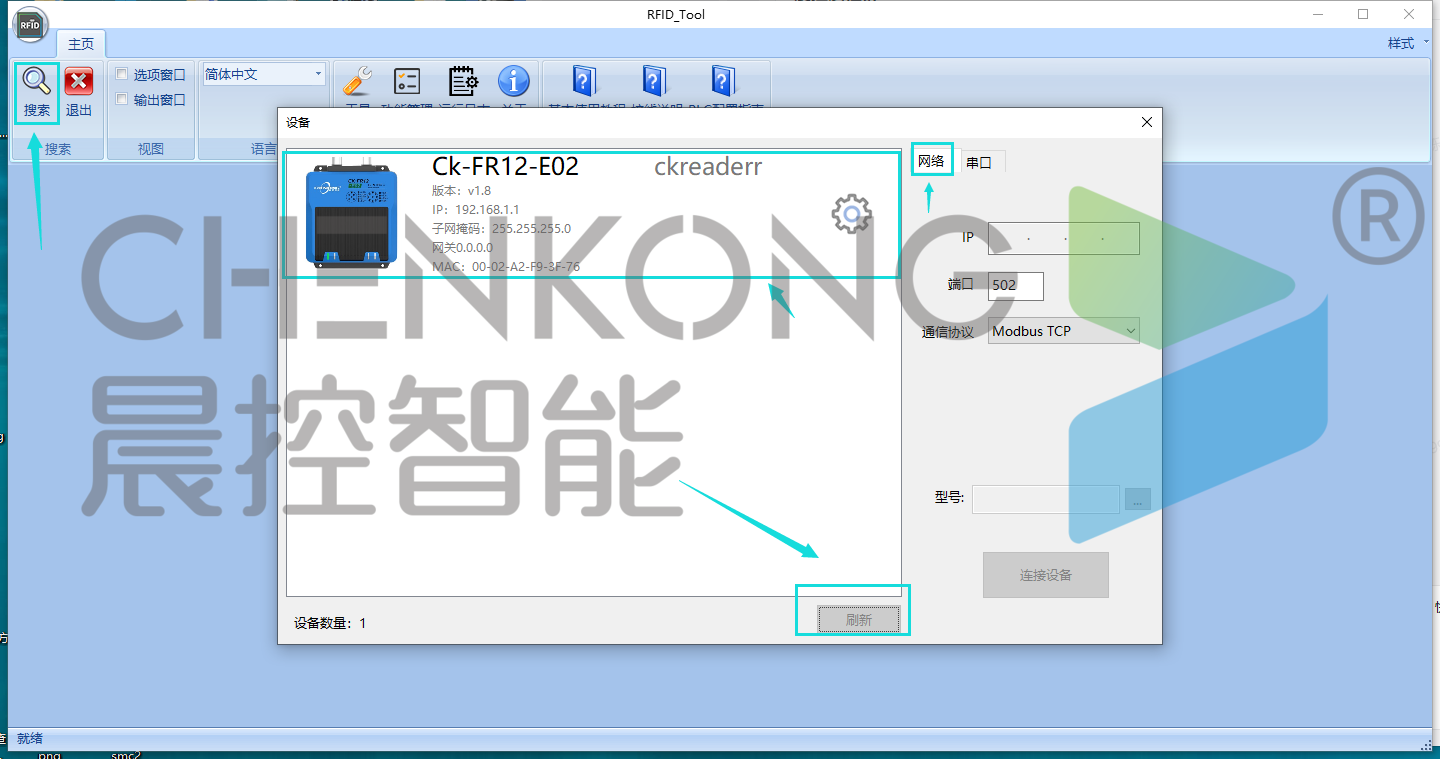

1、搜索设备
● 打开RFID_TOOL配置软件；
● 点击搜索，在网络页面点击刷新；
● 刷新出设备后双击设备连接；

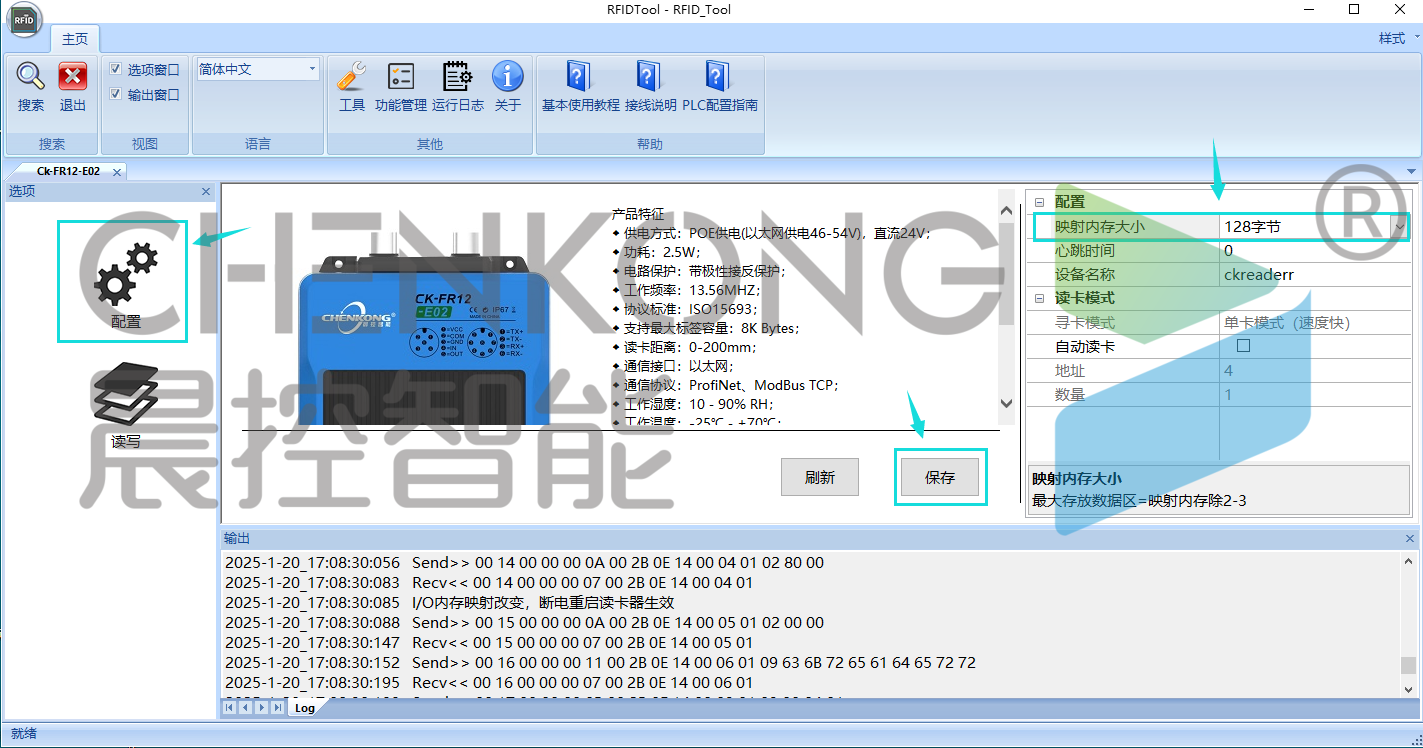

2、配置映射内存大小
● 点击配置；
● 在右边映射内存大小中设置映射内存大小；
● 点击保存后断电重启读卡器。

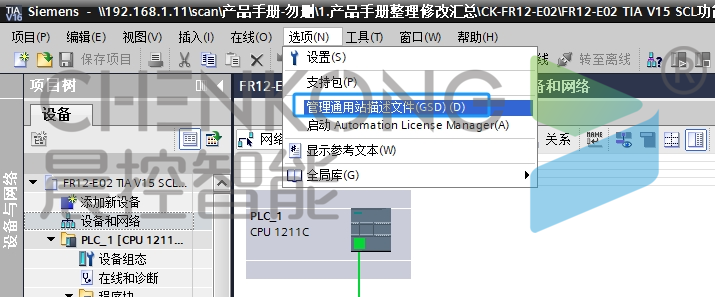

3、添加GSD文件
● 在博图选项中点击“管理通用站描述文件（GSD）”；
● 选择GSD所在文件夹，选择GSD文件安装。

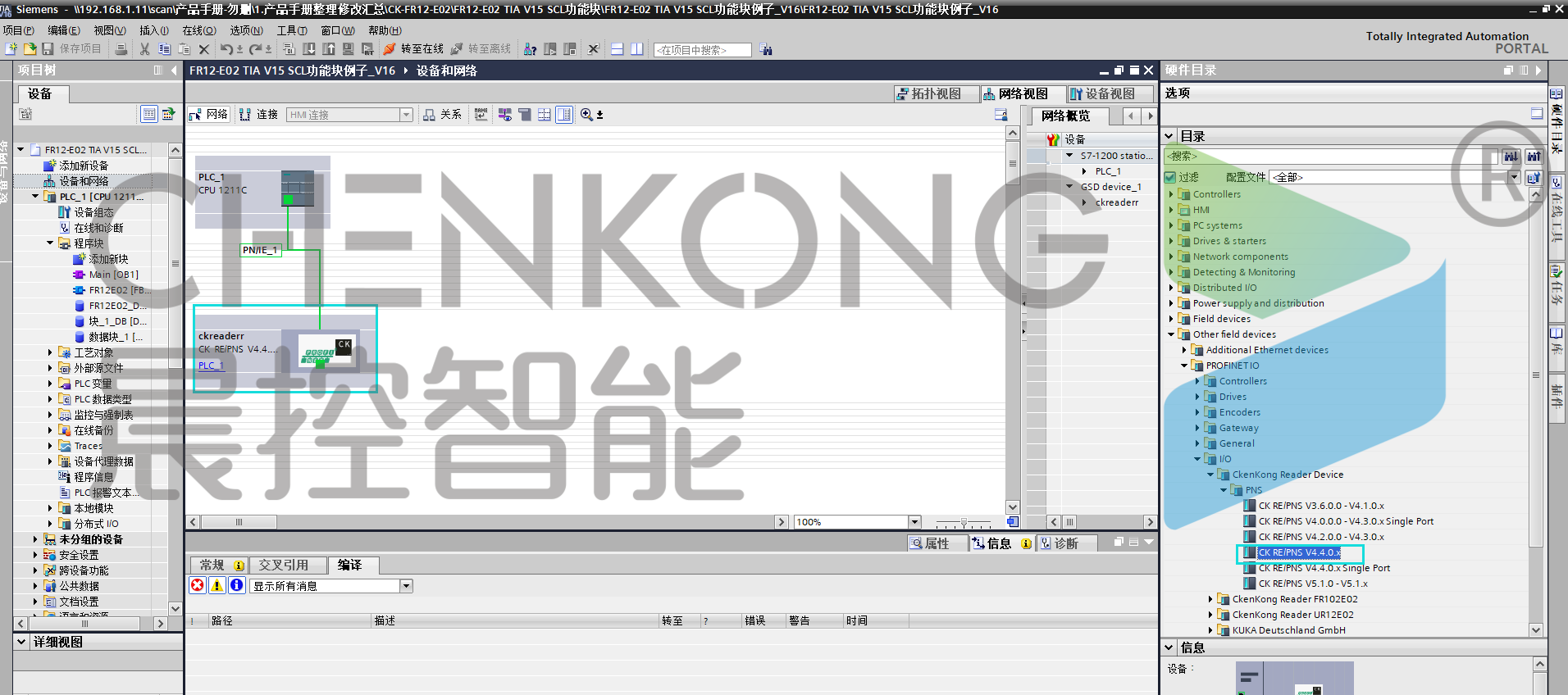

4、添加设备
● 在硬件目录中找到需要添加的设备“CK RE/PNS V4.4.0.X”；
● 双击添加设备包设备和网络中。

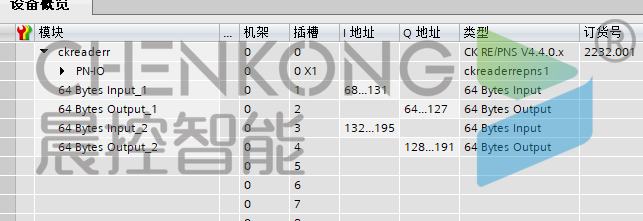

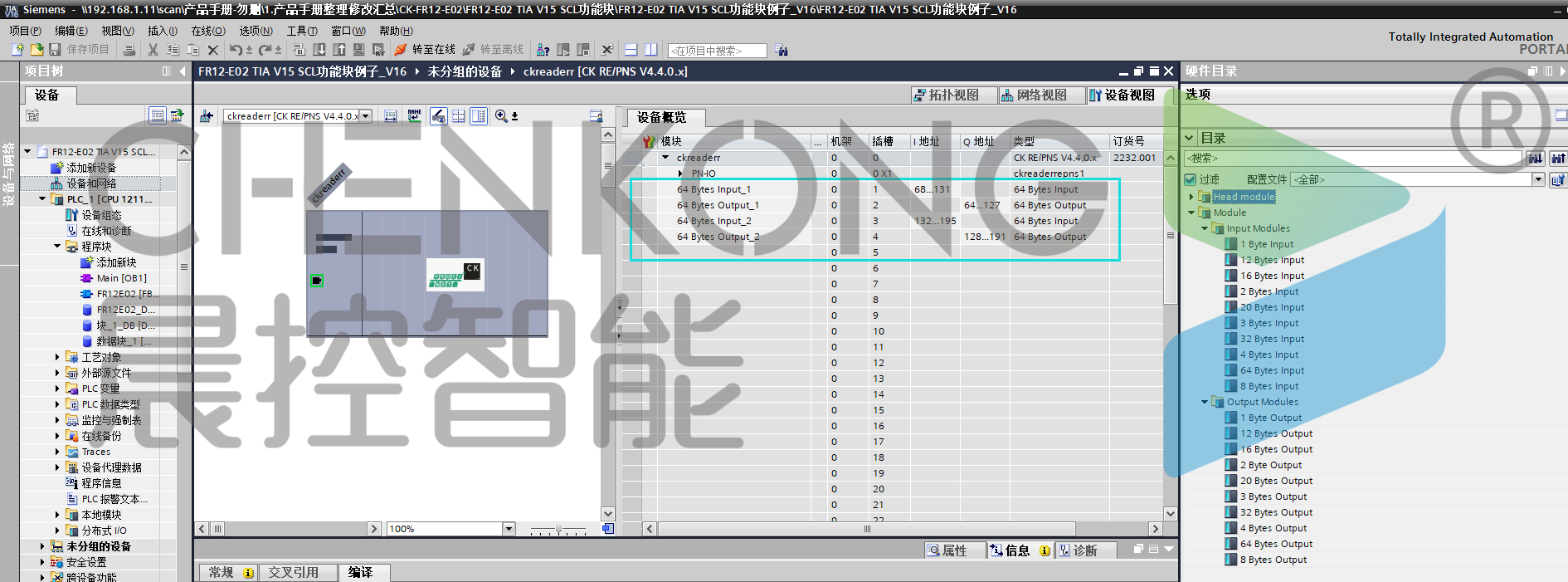

5、添加映射内存
● 双击添加的设备进入设备设置；
● 在右边硬件目录中添加映射内存（根据之前设置映射内存，添加对应内存）注：下方有对应映射内存添加映射方式。

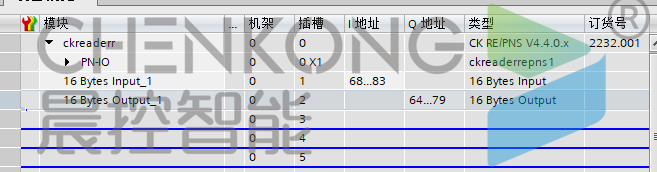

16映射内存：

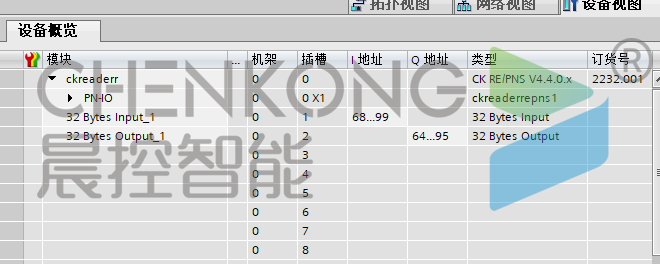

32映射内存：

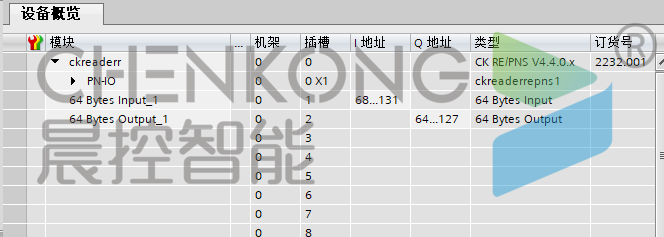

64映射内存：
128映射内存：

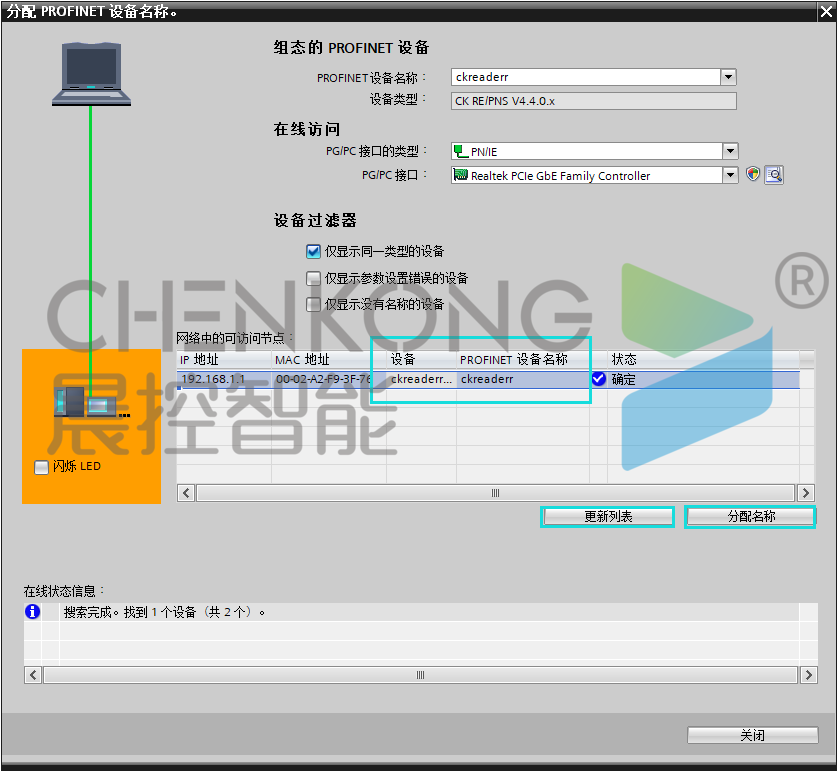

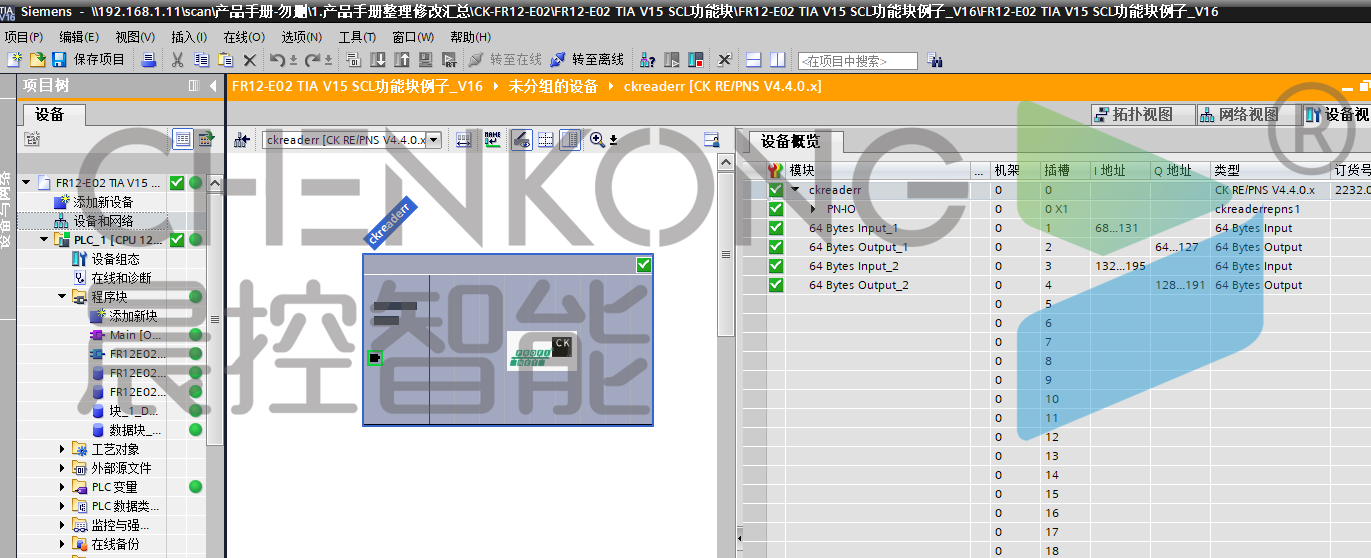

6、分配名称

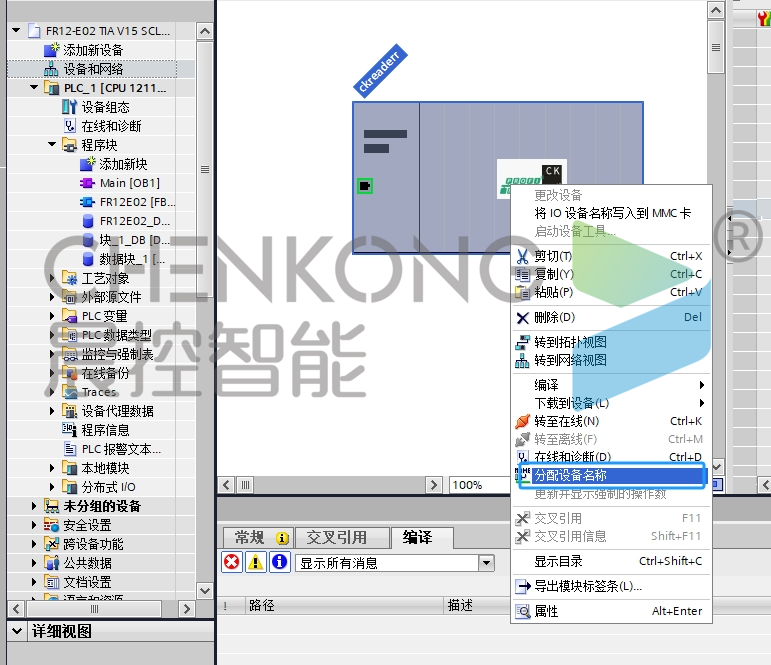

● 右键设备选择分配设备名称；
● 点击更新列表；
● 选择需要更改名称的设备；
● 点击分配名称；
7、将配置程序下载到plc中即可连接完成

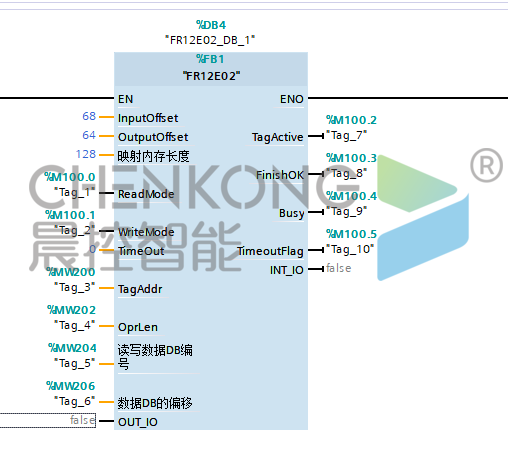

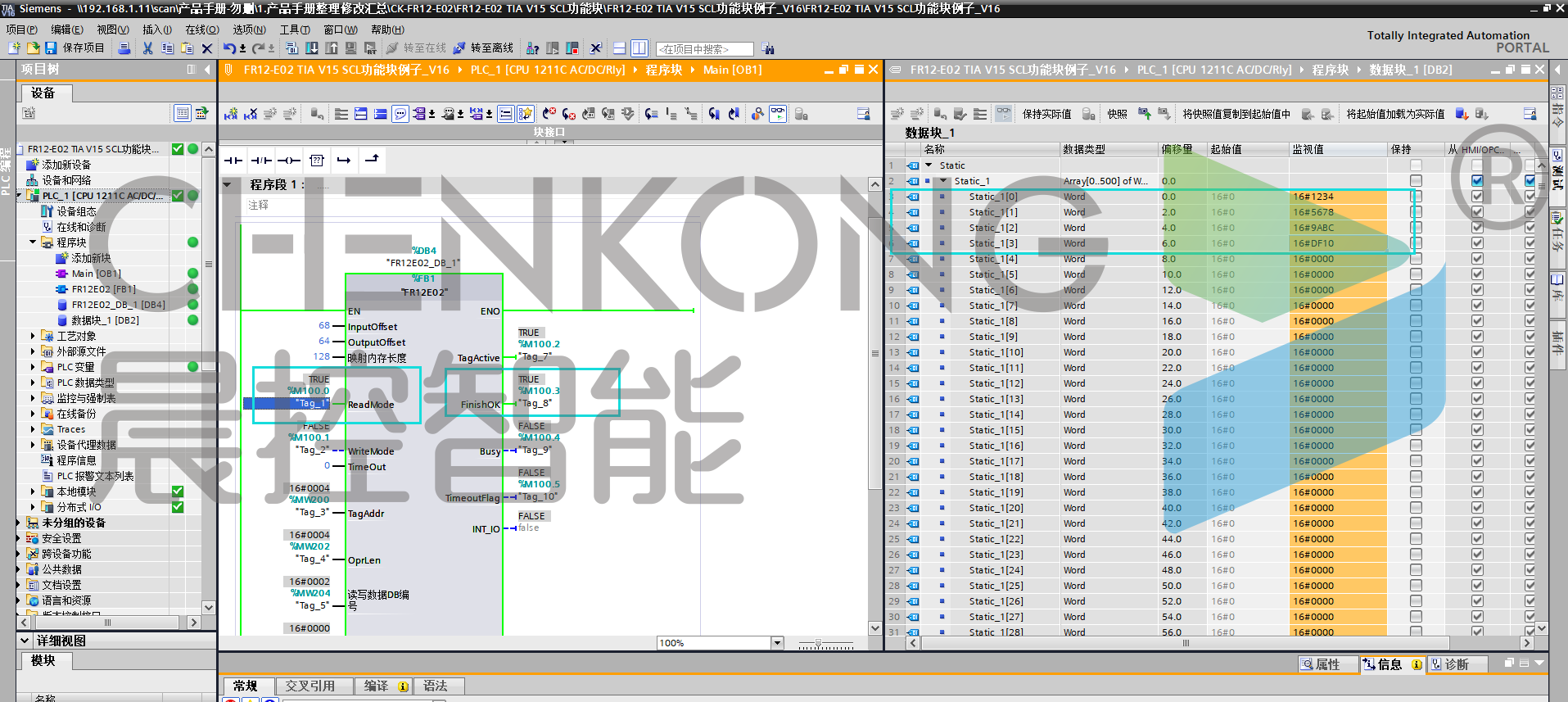

（1）功能块说明

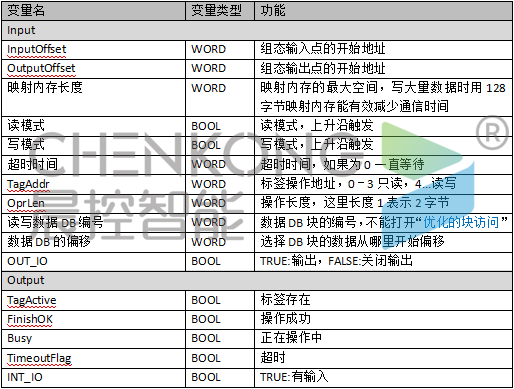

（2）引脚说明

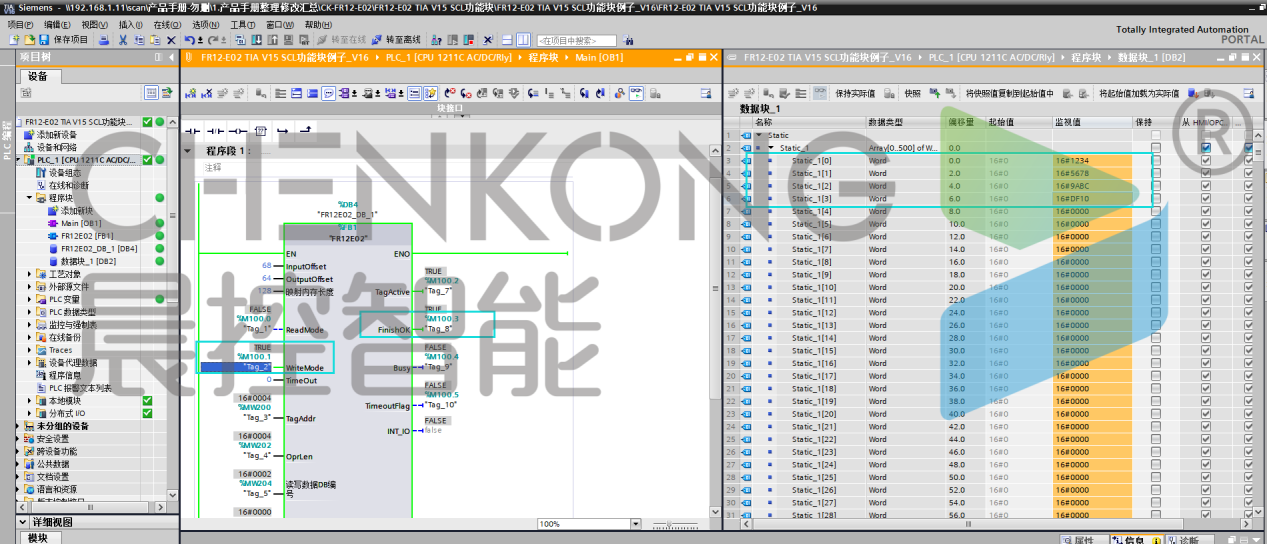

（3）写入操作说明
● 将需要写入的数据写入到数据缓存区；
● 触发写入引脚；
● 等待完成即写入完成。
（4）读取操作说明
● 触发读取引脚；
● 等待完成标志；
● 完成后数据缓存在数据缓存区。
